samedi 29 mars 2025

Pathologies et remèdes dans les réseaux de chauffage"

Compte-Rendu Réunion du 27 Mars 2025

Nous avons accueilli dans les locaux de La Maison de

L'Industrie à Bruges avec le concours de Daniel PETIT (Aicvf)

Mr Philippe Lafond  - Société COROXYL

       et  Mr Cédric NANQUETTE - Société SPIROTECH

sur le thème:" Pathologies et remèdes dans les réseaux de chauffage"

                                                             - L'eau, cette inconnue

- Problèmes rencontrées dans les installations : Corrosion, entartrage, embouage

- Réglementation et décret 89.3

- Solutions et maîtrise des problématiques : Préventif et curatif

- Solution innovante pour le dégazage

L’eau : est un électrolyte

Matériau Conductivité électrique (S/m)
Cuivre 5.8×107
Aluminium 3.5×107
Acier 106 à 107
Inox 105 à 106
Oxyde de fer 0.01
Oxyde de cuivre 0.001
Eau (eau potable) 0.005 à 0.05
Tartre 10-9
Huile 10-12
Verre 10-15
PER (Polyéthylène réticulé) 10-15
Oxyde d’aluminium 10-15
Un électrolyte est une substance conductrice en raison de la présence d'ions mobiles. Il
existe des électrolytes liquides et solides. Les électrolytes liquides peuvent être des sels
fondus, constitués uniquement d'ions, ou des solutions ioniques dans lesquelles un sel
est dissous dans un solvant polaire comme l’eau. ( def Wikipedia)



Les phénomènes dus à l’eau dans les installations de chauffage
La production de gaz
Les dépôts de tartre
La corrosion

La bio corrosion


Solutions en rénovation : Le désembouage


Le désembouage en collectif est codifié et fait l’objet d’une fiche CEE.
BAR SE 109 et 108
L’efficacité du désembouage ainsi que la validation de la valorisation CEE sont liés à un process définit dans la fiche CEE BAR SE 109 pour une chaufferie et BAR SE 108 lorsqu’il s’agit d’une barre d’immeuble équipée en chaudière murale individuelle.
Utilisation d’un produit désembouant combiné à une pompe à désemboué avec inversion de sens.
L’ajout d’un inhibiteur de corrosion + la mise en place filtre à boue sur le retour circuit obligatoire.
Attention l’entreprise devra faire montre d’une qualification : QUALISAV DESEMBOUAGE ou QUALIBAT 525, 526, 527, 528 ou équivalent.
Conclusion
L’eau n’est pas un élément inerte c’est un équilibre chimique influencé par son environnement.
L’eau est au coeur du système de chauffage. Ne pas s’assurer de son contrôle et du maintient de sa qualité peut avoir de lourdes conséquences sur l’efficience et la dure de vie de votre installation de chauffage.
La problématique du traitement d’eau doit être pris en considération par le BE dès le départ du projet.
L’efficacité et la pérennité d’un traitement contre les phénomènes de corrosion est une chaine :
LE BE : devra s’assurer de la prise en considération de ce point par le client, du choix de la solution adéquate en conformité avec la réglementation en vigueur.
Le monteur devra s’assurer de la bonne mise en oeuvre de la solution de traitement.
Le SAV devra s’assurer de la pérennité du traitement.
-------------------------------------------

L'AICVF Aquitaine a réuni près de 40 personnes
qui ont apprécié le buffet déjeunatoire à l'issue
de cette manifestation



La date et le thème de la prochaine réunion vous parviendra sous peu!

Rappel pour les membres:  AG 2025 Lundi 19 MAI à 17h 30 (lieu à définir)

Votre Président: Daniel CIVIERE


mercredi 19 mars 2025

                              AICVF Aquitaine  innove!



Nous avons étrenné le concept de visite locale « Viens voir ma boite »

le 30 janvier dernier en nous déplaçant à VILLANDRAUT (33 )

dans les locaux de TEQOYA  suite à l'invitation de Mr Pierre Guitton,

son dirigeant et fondateur, qui nous a chaleureusement  reçu et présenté

ses produits  dans son unité de conception et production de Villandraut.

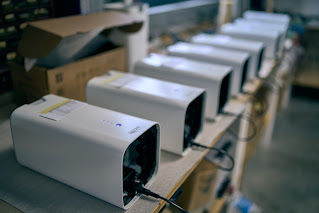

Sont fabriqués localement des purificateurs d’air par ionisation, particulièrement performants et présentant une très basse empreinte carbone.

Cette jeune start-up bordelaise emploie une quinzaine personnes et est présente dans une soixantaine de pays, 70% de son CA étant réalisé à l’export.

Elle a déjà installé 35 000 produits et a été choisie pour purifier l'air des chambres du Village Olympique des Athlètes de Paris 2024 ainsi que des salons d’Air France de l’aéroport de Roissy CDG. Aussi, un partenariat a récemment été développé avec Aldes.

Ce fût également l’occasion d’enrichir nos connaissances en échangeant avec Bruno Tudal, dirigeant et co-fondateur de Biodiv’airsanté, cabinet de conseil en santé environnementale et spécialiste de la QAI.

Bruno assure le rôle de représentant régional de la Fédération Interprofessionnelle des Métiers de l'Environnement Atmosphérique – FIMEA, qui compte 130 entreprises adhérentes, dont une quinzaine en Nouvelle-Aquitaine.

La FIMEA regroupe des entreprises intervenant dans le domaine de la QAI et de la QAE, de la mesure/diagnostic aux solutions techniques. Celle-ci organise des évènements consistant à sensibiliser aux enjeux de la qualité de l'air et à faire valoir les solutions existantes.

Nous remercions encore Pierre et Bruno pour leur excellent accueil et vous ferons part prochainement de l’organisation d’une présentation commune, portant sur les enjeux de la QAI.

Vous pouvez contacer Mr Guitton si vous le désirez!
pierre.guitton@teqoya.com>

Thomas Vaude.                                      et merci Thomas pour l'organisation!

AICVF Aquitaine                                  Daniel CIVIERE (Prés.  AICVF Aquitaine)


                                    Pour information

               SYNAMOME Aquitaine organise le 28 mars 2025 à 09 h 00

               en association avec "LES COMPAGNONS DU DEVOIR"

              un salon professionnel au 56 Avenue de La Jallère  BORDEAUX

           sur le thème:          "Construire, c'est dans l'air"

       Contact :     synamomeaqui@gmail.com

          Linkedin: synamome Aquitaine

                Ils vous attendent!






                   Compte-Rendu du Forum des Entreprises DU  11 Mars  2025

                           Université de BORDEAUX  TALENCE


 Dans le cadre du soutien aux étudiants en filière énergétque,

 Le 11 Mars 2025, Mr Jean  Lachaud et Mr Jean François Bonnet  ont  invité

l'AICVF Aquitaine à présenter les métiers du Génie Climatique à l'occasion

d'un forum où les étudiants ont pu échanger avec divers professionnels.

  Voici le compte-rendu:

Arnaud MINARD et moi-même avons représenté l’AICVF au Forum des entreprises organisé par l’Université de BORDEAUX, filière Mécanique et Ingénierie le 11 mars 2025 ;

Une présentation de 30 mn en amphi (ci-jointe) a été faite, suivie d’une permanence sur notre stand durant le reste de la journée où nous avons été rejoints dans l’après-midi par Laurent SIRET de GRDF ;

Nous avons rencontré des étudiants en Masters 1 et 2 et Licence 2 en Génie énergétique à la recherche de stages et d’alternance. Nous avons recueilli des CV afin de las diffuser à nos membres susceptibles d’être intéressés.

Le niveau des entretiens nous a paru intéressant avec des élèves motivés. Nous avons également noté la parfaite organisation de cette manifestation, bravo aux étudiants et à leur encadrement !

Nous sommes d’avis qu’un partenariat plus étroit devrait être envisagé avec cette section d’études (à voir avec JF BONNET en charge de la chaire Génie énergétique).

JC RAYMOND

jeudi 9 janvier 2025

                                Visite Technique AICVF Aquitaine  et  P O I

                                                     Le 13 Décembre 2024

                                  Centrale solaire thermique EMASOL

                            couplée  au réseau de chaleur de La Ville de PONS (17)


Le 13 Décembre 2024, l'AICVF Aquitaine a organisé une Visite technique de la centrale solaire thermique de Pons. Cet événement a rassemblé 20 membres et partenaires, en présences du Maire de Pons, Mr BOTTON et Jean Marie SOUCHET Président AICVF POI qui a présenté le congrès AICVF La Rochelle en fin de présentation (Photo 1). L’intervention pour la présentation de la centrale Solaire a été assurée par :

Stéphane Huet Directeur des opérations NewHeat

En introduction, M. Jacky Botton, maire de Pons, a présenté sa commune et les efforts menés pour concrétiser la mise en place de la centrale solaire thermique innovante, sujet principal de la visite. Cette installation, d’une superficie de 1 800 m², est une première en Nouvelle-Aquitaine  à alimenter un réseau de chaleur urbain.

La centrale alimente en énergie renouvelable plusieurs infrastructures municipales, telles que des établissements scolaires, le centre de secours, la salle des fêtes et la piscine. Depuis sa mise en service en juillet 2021, elle a permis de porter la part des énergies renouvelables du réseau de chaleur à plus de 90 %, réduisant ainsi significativement l’utilisation du gaz naturel. Cette initiative a également évité l’émission de plus de 240 tonnes de CO₂ par an.

M. Botton a exprimé sa grande satisfaction face à cette réalisation, qu’il a qualifiée de pierre angulaire dans l’engagement de la commune pour la transition énergétique et le développement durable. Il a tenu à remercier les partenaires du projet, notamment l’entreprise Newheat, fournisseur de chaleur renouvelable et durable pour les grands consommateurs de chaleur, et Dalkia, en charge de l’exploitation du réseau de chaleur dans le cadre d’une délégation de service public jusqu’en 2032.

Cette réalisation exemplaire illustre la volonté de la municipalité de Pons de promouvoir les énergies renouvelables tout en contribuant activement à la lutte contre le changement climatique. En complétant le réseau de chaleur biomasse existant, cette centrale solaire thermique constitue une avancée majeure, démontrant l’efficacité des solutions énergétiques durables au niveau local.

Présentation de Mr Stéphane Huet Directeur des opérations Newheat

En Introduction Mr HUET donne quelques informations :

L’installation solaire EMASOL à Pons, réalisée par Newheat, inaugurée le 30 juin 2022, est la première installation de ce type sur un réseau de chaleur urbain en Nouvelle-Aquitaine. Cette installation de 1 800 m² alimente en chaleur renouvelable plusieurs bâtiments publics, notamment des établissements scolaires, le centre de secours, la mairie et des infrastructures sportives.

Mise en service en juillet 2021, cette centrale est également la première en France à intégrer des trackers solaires sur un réseau de chaleur urbain. Avec une puissance solaire crête de 1,5 MWth et une production annuelle d’environ 1 000 MWh, elle permet d’éviter l’émission de plus de 240 tonnes de CO₂ par an. Financée à 65 % par des aides publiques, pour un coût total de 1,3 M€, elle garantit un prix de chaleur stable et compétitif pour les habitants de Pons.


Ensuite précise le Contexte et objectifs :

Le développement de la chaleur renouvelable est une priorité majeure pour réduire les émissions de CO₂ à l’échelle nationale et européenne. La chaleur représente 47% des besoins énergétiques, et sa décarbonation est essentielle. En collaboration avec Newheat, le projet EMASOL combine plusieurs sources d’énergie :

  • Biomasse (75%) : Une source durable et performante.

  • Solaire thermique (20%) : Principalement actif en été, pour réduire la consommation de gaz.
  • Gaz naturel (appoint) : Utilisé pour les pointes de consommation.

Ce projet s’inscrit dans une stratégie de diversification énergétique qui valorise également des solutions telles que la géothermie, la biomasse et le stockage thermique.

L'approche de NEWHEAT comprend :

  1. Une Études préliminaire : Analyse des besoins énergétiques et modélisation des solutions.
  2. La Conception technique : Élaboration du cahier des charges et sélection des équipements.
  3. Le Financement : Prise en charge jusqu’à 100% des études grâce à des partenariats avec l’ADEME et d’autres acteurs.
  4. La Réalisation et l'exploitation : Supervision des travaux, maintenance et optimisation des installations.


Description des Caractéristiques techniques de l’installation :

Production solaire thermique


  •

    Capteurs solaires : Newheat utilise des capteurs plans à faible technicité (low-tech), composés d’isolants, d’absorbants et de serpentins. Ces panneaux atteignent des températures de 150 °C sans concentration et offrent une longévité de 40 ans.
  • Stockage thermique : Une cuve de 500 m³, fonctionnant à pression atmosphérique et à azote pour limiter l’oxydation, permet de stocker la chaleur produite. Des solutions de stockage plus importantes (jusqu’à 100 000 m³) sont aussi explorées dans le sous-sol.
  • Trackers solaires : Des capteurs orientables permettent de suivre la course du soleil pour maximiser la production, avec une inclinaison allant de -44 à 44 degrés.


  • Stockage thermique : Une cuve de 500 m³, fonctionnant à pression atmosphérique et à azote pour limiter l’oxydation, permet de stocker la chaleur produite. Des solutions de stockage plus importantes (jusqu’à 100 000 m³) sont aussi explorées dans le sous-sol.



  • Fonctionnement adaptatif :
    • En été, le soleil alimente directement le réseau et couvre 100% des besoins.
    • En hiver, la biomasse charge la cuve de stockage et fournit l’appoint.
  • Schémas de pilotage : Le système est équipé de capteurs et de commandes complexes pour réguler la production en fonction des besoins, des conditions climatiques et des modes de fonctionnement (protection contre le gel, gestion de la surchauffe, anticipation via prévisions météorologiques).

Performance et maintenance

  • Rendement : Stratification thermique optimisée, avec des rendements de 75 à 80 %.
  • Entretien : Un nettoyage tous les 3 à 4 ans et un contrôle de l’étanchéité suffisent.
  • Durabilité : La conception low-tech minimise les pannes et simplifie la maintenance.

Exploitation et perspectives


 : L’installation EMASOL  s’inscrit dans une stratégie à long terme visant à accélérer la transition énergétique.       Newheat poursuit ses efforts en matière de recherche et développement :

  • Amélioration du pilotage : Utilisation d’outils de prévision météo et d’analyse des rendements.
  • Instrumentation des centrales : Pour collecter des données précises et affiner les modèles énergétiques.
  • Nouvelles applications : Exploration de solutions pour les industries agroalimentaires, les maraîchers et d’autres secteurs.

Informe sur les Projets similaires de sa société :

Newheat a déjà réalisé plusieurs opérations emblématiques :

  • Lactalis Lactosol, qui alimente le site de Verdun de Lactalis Ingrédients: la plus grande centrale solaire thermique de France. Elle préchauffe l’air de la tour de séchage qui transforme le lactosérum liquide en poudre.
  • Lecta Condatsol, qui fournit de la chaleur renouvelable à l’usine de papier de Condat : la première centrale solaire thermique au monde à utiliser un système de trackers. Elle préchauffe l’eau de complément des chaudières vapeur.
  • Narbosol, qui alimente la Ville de Narbonne en chaleur solaire: la deuxième plus grande centrale solaire thermique de France sur réseau de chaleur urbain. 3200m² de capteurs Ssolaires thermiques associés à une cuve de stockage de 1000m3 alimente le réseau de chaleur de la ville avec un appoint de gaz.
  • Solthermat, qui fournit de la chaleur renouvelable aux malteries Franco-Suisses du groupe Boortmalt : Préchauffage de l’air de séchage du malt.



Conclusion De Mr HUET suite à la visite centrale solaire :

L’installation EMASOL marque une étape importante dans la transition énergétique, en alliant innovation technologique et engagement local. Ce modèle est reproductible à d’autres contextes, comme les industries de différentes filières (agroalimentaire, chimie, malterie, alimentation animale, etc.) ou les zones urbaines en pleine croissance.

En poursuivant ses efforts en R&D – notamment pour améliorer le pilotage et l’instrumentation des centrales –, Newheat continue de jouer un rôle central dans la promotion des énergies renouvelables.

Le projet EMASOL prouve qu’une approche intégrée, combinant solaire, biomasse et stockage thermique, peut répondre aux défis climatiques tout en garantissant une énergie fiable et abordable pour les collectivités.

ET MEILLEURS VOEUX A TOUS, CHERS AMIS POUR CETTE  NOUVELLE ANNEE 2025

Votre Président: Daniel CIVIERE
